سازنده کانکتور سرنیزه ای دایره ای ضد آب سری YMA

معرفی محصول

• روش اتصال سری YMA: اتصال سریع نوع Bayonet

• روش اتصال سری YMB: اتصال ضد انزوا کننده رشته ای

• شاخه ها و سوکت ها می توانند مجهز به پین ​​یا سوراخ باشند و روش خاتمه جوش است.

• با استفاده از جک بهار سیم Hyperboloid ، درج نرم و استخراج ، مقاومت در تماس کم

• موقعیت یابی پنج دکمه دارای توابع درج کور و پیشگیری از واردات است

• مناسب برای تجهیزات و کابل ها در محیط های سخت مانند رطوبت و غوطه وری آب

اتصال الکتریکی بین کابل ها می تواند در برابر عمق آب 55 متر مقاومت کند و مهر و موم شده است

• استاندارد اجرای: Q/321283HL05-2011

پارامترهای فنی

[عملکرد محیطی]

‘ -استفاده از درجه حرارت: -55 ℃ ~ 200

— - درجه حرارت: 95 ٪ در 60

—-عملکرد پس انداز: عمق غوطه وری آب 0-55 متر

‘مقاومت نمک: 1000 ساعت فولاد ضد زنگ: آلیاژ مس 500 ساعت است: آلیاژ آلومینیوم 48 ساعت است

— - میزان نشت: هنگامی که اختلاف فشار هوا بین سوکت مهر و موم دو برابر با 10 درجه سانتیگراد 5.07 است ، میزان نشت از 46pa · cm³/s بیشتر نیست.
هنگامی که اختلاف فشار هوا بین مهر و موم شیشه ای 10 × 10pa 1.01 است ، میزان نشت بیش از 1 × 10 Pa · cm³/s نیست.

— -اتصال الکتریکی همچنین دارای عملکرد ضد بولت ، ضد ساند و سایر عملکردهای دیگر است.

[خواص مکانیکی]

—— انفعال از جنس استنلس استیل ، آبکاری نیکل شیمیایی مس ، آبکاری نیکل شیمیایی آلومینیومی

— - انسداد: ماده ترموست

— alin -alin -sealing بدن و حلقه آب بندی: لاستیک سیلیکون -Contacts: آبکاری طلای آلیاژ مس

لرزش: فرکانس 10 ~ 2000Hz شتاب: 196m/s²

— - ضربه ، شتاب 980 متر در ثانیه

شتاب ثابت: 980 متر در ثانیه

- زندگی مکانیکی: 1000 بار

[عملکرد الکتریکی]

- مقاومت در برابر مقاومت و جریان دارای امتیاز

مشخصات تماس با MM

مقاومت در برابر تماس MΩ

جریان فعلی A

جوشکاری سیم بشکه قطر داخلی

φ1.0

5

5

φ1.2

φ1.5

2.5

10

φ1.8

φ2.0

1.25

20

φ2.5

φ3.0

0.75

40

φ3.0

— - ولتاژ رتبه بندی شده ، مقاومت در برابر ولتاژ و مقاومت عایق

محیط کار

ولتاژ دارای امتیاز V

مقاومت در برابر ولتاژ V

مقاومت عایق MΩ

حالت دمای طبیعی

500

1500

≥5000

حالت گرم و مرطوب

500

1125

≥100

نوار فشار کم (1kpa)

250

300

—— محافظ تداخل ضد الکترومغناطیسی: در 100 مگاهرتز 1 گیگاهرتز ، حداقل میرایی 60dB است.

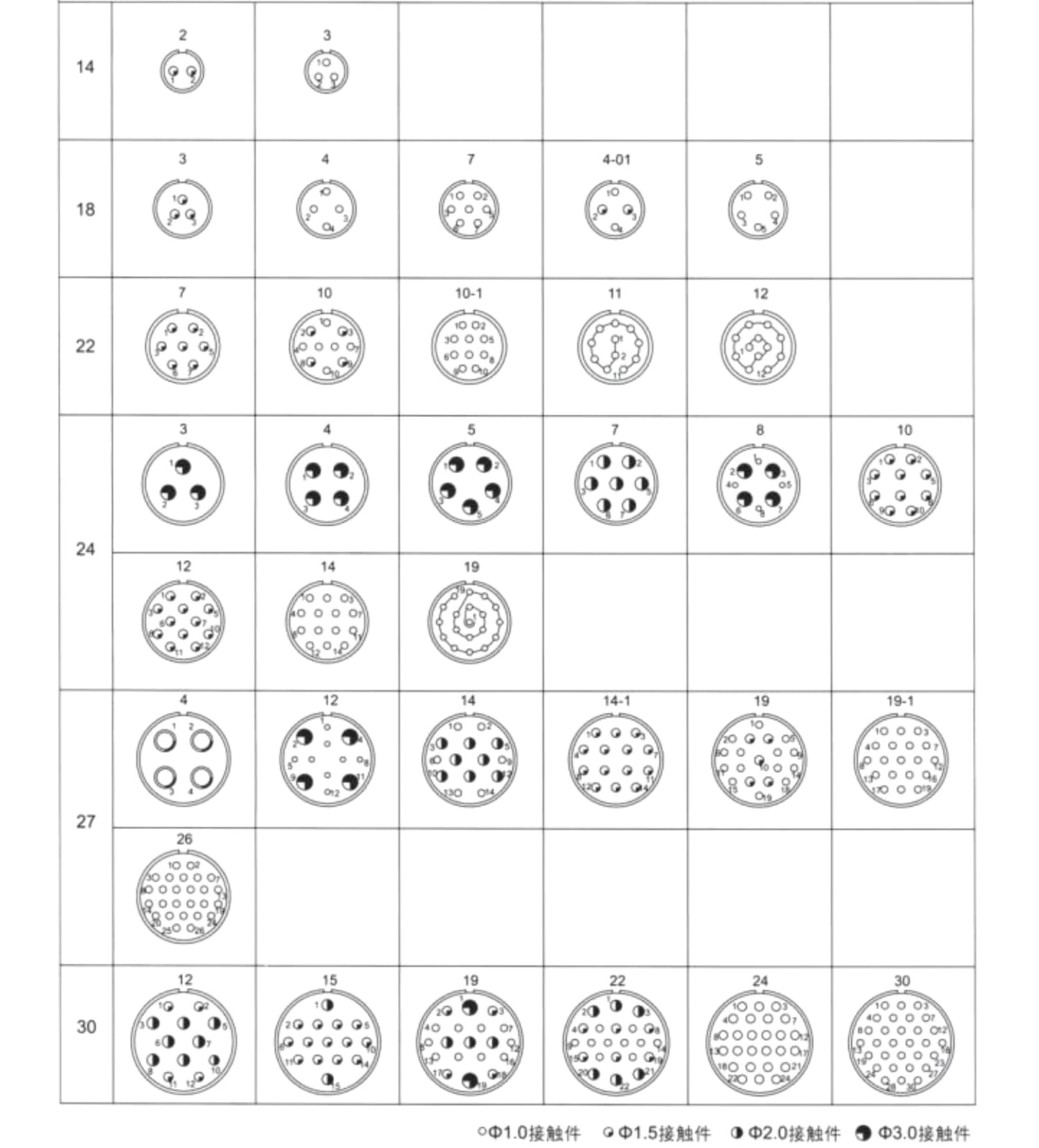

ترتیب تماس با سری YMA 、 YMB (نمای سطح درج عایق سوزن سوار شده)

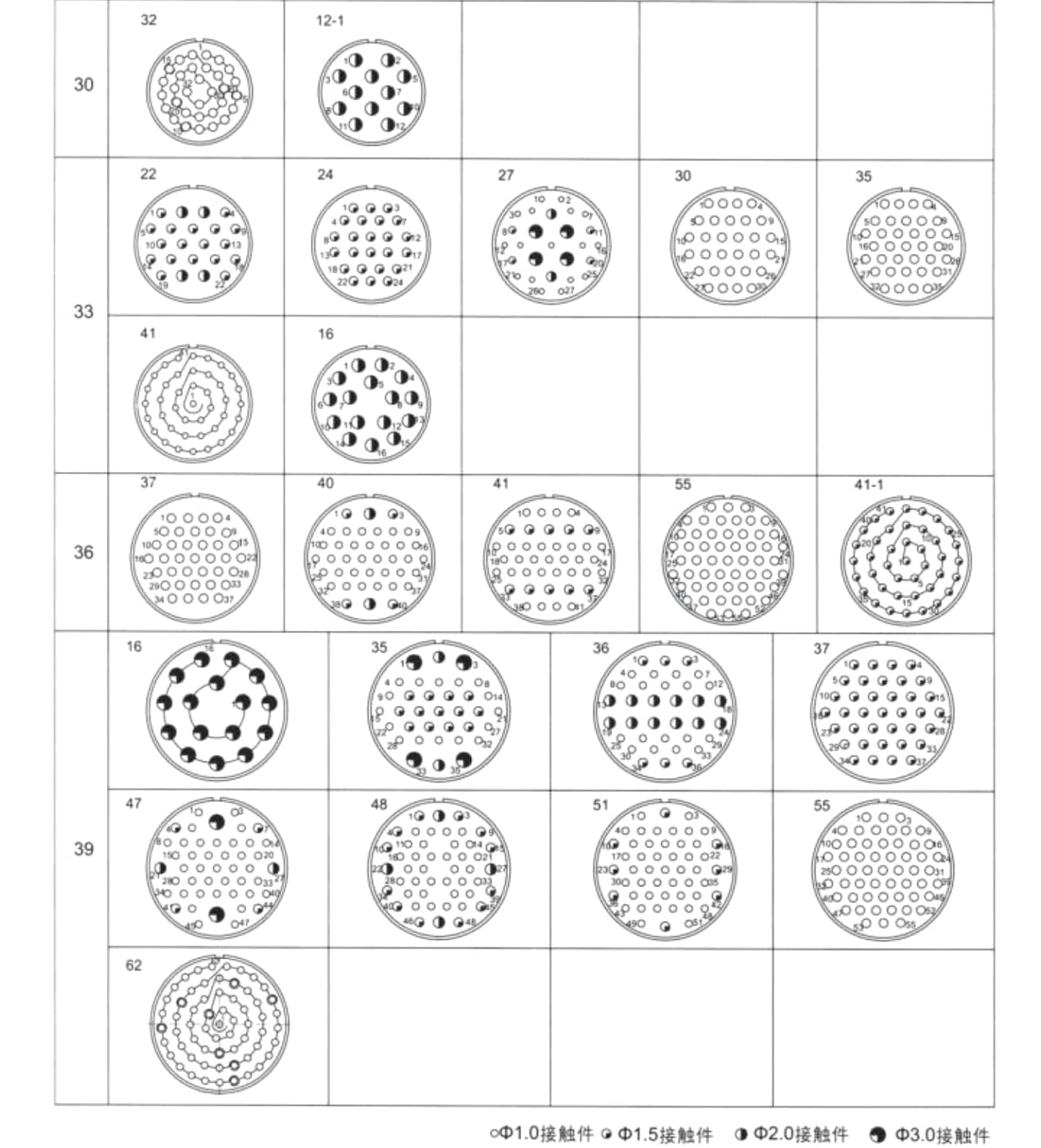

ترتیب تماس YMA 、 YMB (نمای سطح درج عایق سوار بر سوزن)



درباره ما

کانکتور برق راندمان برق.

Taizhou Henglian Electric Co., Ltd. این شرکت در آوریل 2011 تأسیس شد، شهری در کنار رودخانه که به عنوان "شهر زادگاه جینکو" شناخته می شود، یک شرکت با فناوری پیشرفته متخصص در تحقیق و توسعه، تولید و فروش کانکتورهای الکتریکی است.

ما هستیم چین سازنده کانکتور سرنیزه ای دایره ای ضد آب سری YMA سفارشی و OEM/ODM تامین کننده اتصال سرنیزه دایره ای ضد آب سری YMA.

بیش از 150 کارمند شامل بیش از 30 پرسنل با عناوین مختلف حرفه ای و فنی، دارایی های ثابت 30 میلیون یوان و تجهیزات مختلف پردازش مکانیکی و تجهیزات تست وجود دارد.

در سال های اخیر، این شرکت به طور متوالی به عنوان "ده شرکت برتر در شهر Zhangqiao"، "ده شرکت برتر در Zhangqiao Town" رتبه بندی شده است و "جایزه مشارکت برجسته Taixing City" و عناوین دیگر را کسب کرده است.

در حال حاضر محصولات پیشرو این شرکت شامل کانکتورهای الکتریکی دایره ای با استانداردهای نظامی Y11، Y17، Y27، Y50، YGD، YLH، YM، YW، J599I، J599II، سری J599III و XC، کانکتورهای الکتریکی مستطیلی سری J7، J14، J20، J20، J20J و J20J استانداردهای ملی سری Y2، Y4، YP، LYP، YD و غیره. این محصولات صنایع نظامی مانند ستاد کل، اداره تسلیحات عمومی، اداره تجهیزات دریایی، سپاه دوم توپخانه، تسلیحات، هوا فضا، انرژی هسته ای، راه آهن، شبکه دولتی و اکتشافات ژئوفیزیک نفت را پوشش می دهد. این شرکت دارای یک مرکز فنی و یک مرکز بازرسی کیفی و مجهز به تجهیزات پیشرفته تولید، امکانات تست مدرن و روش های بازرسی و آزمایش می باشد. محصولات دارای ویژگی های عملکرد سه ضخیم، چگالی بالا، قابلیت اطمینان بالا، سازگاری الکترونیکی و غیره هستند.

این شرکت تامین کننده واجد شرایط قطعات الکترونیکی نظامی، تجهیزات دریایی و هوافضا برای اداره ارتباطات ستاد کل و وزارت صنعت اطلاعات است.

این شرکت همیشه به روحیه سازمانی "مبتنی بر یکپارچگی، اتحاد و سخت کوشی، حقیقت جویی و نوآوری و تعالی" پایبند است، به مفهوم "برند ارزش آفرینی می کند" پایبند است و از صمیم قلب به مشتریان خدمات می دهد و باعث می شود که هنگلیان به سرعت در صنعت پیشرو شود.

Taizhou Henglian Electric Co., Ltd. ما به گرمی از مشتریان داخلی و خارجی استقبال می کنیم تا از ما بازدید کنند و در مورد تجارت مذاکره کنند!

تماس با ما
  • کارخانه
    کارخانه
  • خط تولید
    خط تولید
  • جمع کردن
    جمع کردن
  • کارگاه مهار سیم کشی
    کارگاه مهار سیم کشی
  • طراحی محصول
    طراحی محصول
  • تجهیزات بازرسی
    تجهیزات بازرسی
  • تجهیزات بازرسی
    تجهیزات بازرسی
  • جمع کردن
    جمع کردن
  • منطقه کارخانه
    منطقه کارخانه
  • دیوار افتخار
    دیوار افتخار
  • کابینت نمایش محصول
    کابینت نمایش محصول
  • آموزش
    آموزش
  • آموزش
    آموزش
  • جایزه مشارکت برجسته
    جایزه مشارکت برجسته
  • دهمین سالگرد سفر سانیا
    دهمین سالگرد سفر سانیا
  • نمایشگاه
    نمایشگاه
  • نمایشگاه
    نمایشگاه
  • نمایشگاه
    نمایشگاه
گواهی افتخار
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
بینش
دانش صنعت

نحوه نصب و حذف اتصال سریال YMA Series Contural Bayonet Connector ؟

کانکتور Bayonet ضد آب ضد آب سری YMA یک تجربه نصب و راه اندازی کارآمد و راحت را از طریق یک روش اتصال Bayonet فراهم می کند. طراحی آن نه تنها راحتی کار را بهبود می بخشد بلکه ثبات و عملکرد محافظت از اتصال را نیز تضمین می کند. چه در یک محیط پیچیده و چه در موقعیت هایی که اتصال دهنده به طور مکرر نیاز به تعویض داشته باشد ، اتصال سری YMA می تواند اطمینان حاصل کند که کاربران می توانند به راحتی عملیات را انجام دهند و زمان و هزینه نگهداری را کاهش دهند. در عین حال ، با ویژگی های عالی ضد آب ، ضد گرد و غبار و ضد شوک ، از آن در محیط های سخت مانند نظامی ، هوافضا و اکتشاف روغن استفاده می شود.

1. طراحی اتصال Bayonet
کانکتور سری YMA یک طراحی اتصال Bayonet را اتخاذ می کند. هنگام نصب ، پلاگین و سوکت کانکتور را تراز کنید و در جهت عقربه های ساعت به حالت Bayonet بچرخانید. پس از درج کانکتور ، مکانیسم قفل داخلی اطمینان حاصل می کند که کانکتور محکم متناسب است تا از شل شدن یا سقوط جلوگیری شود.
این طراحی Bayonet کانکتور را قادر می سازد تا یک اتصال پایدار را در مدت زمان کوتاهی تکمیل کند ، که برای سناریوهایی که نیاز به نصب و حذف سریع دارند بسیار مناسب است.

2. روش نصب
درج اتصال: پلاگین و سوکت اتصال دهنده را وصل کنید تا اطمینان حاصل شود که پلاگین در موقعیت صحیح در سوکت قرار گرفته است.
قفل چرخش: تا زمانی که صدای قفل "کلیک" را بشنوید ، به آرامی پلاگین کانکتور را بچرخانید ، نشان می دهد که اتصال به طور محکم ثابت است و از پایداری اتصال و ضد آب اطمینان می دهد.
هیچ ابزاری مورد نیاز: در طی فرآیند نصب ، هیچ ابزار خاصی لازم نیست ، که باعث کاهش نیازهای فنی اپراتورها و بهبود کارایی نصب می شود.

3. روش جداسازی
قفل چرخش: هنگام جداسازی ، کافی است پلاگین اتصال را خلاف جهت عقربه های ساعت بچرخانید تا مکانیسم قفل Bayonet را آزاد کنید و به راحتی می توانید پلاگین را بیرون بکشید.
ساده و سریع: فرآیند جداسازی ساده و سریع است و آسیب رساندن به کانکتور یا قطعات مرتبط آسان نیست. برای محیط هایی که نیاز به جداسازی مکرر و مونتاژ دارند ، مناسب است.
نیازی به نیروی بیش از حد نیست: طراحی کانکتور ارگونومی را در نظر می گیرد. برای جلوگیری از خسارت ناشی از کشش بیش از حد ، لازم نیست که نیروی بیش از حد در هنگام جداسازی از آن استفاده کنید.

4. طراحی ضد آب و ضد گرد و غبار
از آنجا که کانکتور سری YMA از سطح حفاظت بالایی برخوردار است (مانند IP67 یا بالاتر) ، در طی فرآیند افزونه و جداگانه ، حلقه آب بندی و طراحی سرنیزه می تواند به طور موثری از ورود رطوبت ، گرد و غبار و غیره جلوگیری کند و از ورود به کانکتور جلوگیری کند و از طولانی مدت جلوگیری کند. عملکرد پایدار از اتصال.
طراحی ساختار ضد آب خارجی کانکتور تضمین می کند که هنوز هم می تواند با خیال راحت به هم متصل شود و در محیط های شدید و رطوبت بالا جدا شود.

5. عملکرد ضد لرزش و شوک
با توجه به مکانیسم قفل کردن سرنشینان ، اتصال سری YMA دارای ضد لرزش و مقاومت در برابر شوک است. حتی در یک محیط پرشور بالا ، کانکتور می تواند یک اتصال پایدار را حفظ کند و شل شدن آن آسان نیست.
این ساختار قفل قابل اعتماد برای استفاده در محیط های پر تقاضا مانند راه آهن ، ارتش و هوافضا بسیار مناسب است .3
